Автоматика для калитки CAME FLEX 500/1 — готовое решение для автоматизации одной створки: калитка, пешеходная дверь или лёгкие ворота с одним полотном весом до 150 кг и шириной до 1,6 метра. Комплект включает один рычажный привод F500 (24В) и специализированный блок управления ZL160N на один привод. Интенсивность использования 100% — открывается столько раз, сколько нужно, без ограничений и пауз. Монтируется на столбы шириной от 8 см, устанавливается вплотную к стене или ограждению. Остановка по датчику тока с автоматическим реверсом при препятствии. Сертифицировано по европейским нормам безопасности EN12445 и EN12453.
FLEX 500/1 и FLEX 500/2 — в чём принципиальная разница
FLEX 500/1 — эта модель
1 привод F500 + блок ZL160N
✔ Для 1 створки — калитка или одностворчатые ворота
✔ ZL160N управляет 1 приводом и замком
✔ Встроенная функция «молоток»
✔ С до 150 мм
FLEX 500/2 — для двух створок
2 привода F500 + блок ZL150N
— Для 2 створок — распашные ворота
— ZL150N управляет 2 приводами
— Задержка второй створки
— С до 120 мм
Технические характеристики CAME FLEX 500/1
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, несамоблокирующийся, шарнирный рычаг |
| Питание двигателя / блока | 24В DC / 230В AC |
| Количество приводов | 1 — для одной створки |
| Максимальный вес створки | 150 кг |
| Максимальная ширина створки | 1,6 м |
| Интенсивность использования | 100% |
| Время открытия 90° | ~13 сек |
| Крутящий момент (max) | 100 Нм |
| Мощность / ток двигателя | 48 Вт, 2 А |
| Передаточное число | 1/531 |
| Монтажное расстояние С (max) | 150 мм |
| Угол открывания | до 110° |
| Габариты привода | 360 × 80 × 85 мм |
| Масса привода | 2,5 кг |
| Минимальная ширина столба | 8 см (80 мм) |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Датчик препятствий | Датчик тока — авт. остановка и реверс при препятствии |
| Концевые выключатели | Нет — остановка по датчику тока |
| Самоблокировка | Нет — электрозамок обязателен |
| Блок управления | ZL160N (002ZL160N) — на 1 привод, управление замком 12В, функция «молоток» |
| Резервное питание | Поддерживается — плата LB54 (12В АКБ, опционально) |
| Сертификация | EN12445, EN12453 |
| Гарантия | 3 года |
Главное практическое преимущество над FLEX 500/2: правильный блок управления. ZL160N заточен под одну створку — управление замком встроено, функция «молоток» работает корректно именно с одним приводом. Это не урезанный комплект, а полноценное решение.
Функция «молоток»: незаменима при ветровых нагрузках. Если калитка при закрывании не дожимается до упора из-за ветра — привод делает несколько толчков для полного закрытия. Без этой функции замок может не защёлкнуться при боковом ветре.
Замок 12В: блок ZL160N управляет замком напрямую. Не нужно отдельное реле или усилитель. При открытии — сначала разблокируется замок, потом привод тянет рычаг. При закрытии — привод дожимает, потом замок защёлкивается.
Зимой: работает до -20°C официально, реально до -25°C. IP54 защищает от снега и дождя. Функция «молоток» особенно полезна зимой — при примерзании порожка помогает дожать калитку.

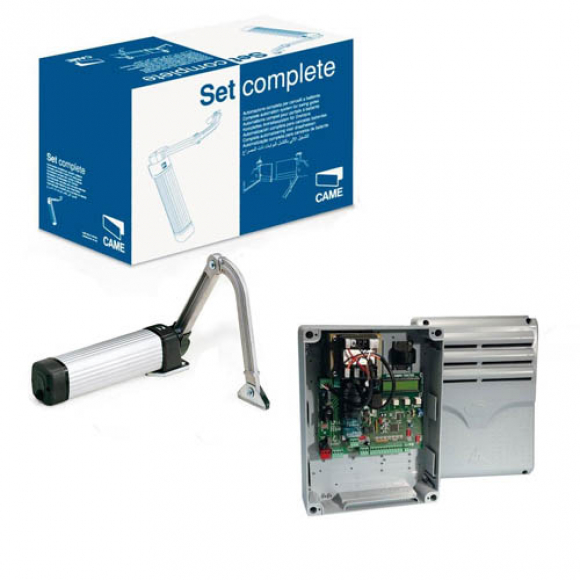

Что входит в комплект CAME FLEX 500/1
Привод F500 (24В) — 1 шт.
Рычажный несамоблокирующийся привод 24В. Компактный корпус 360×80×85 мм, масса 2,5 кг — один монтажник без помощника. Шарнирный стальной рычаг передачи с регулируемой длиной. Монтаж на столбы от 8 см, вплотную к стене. Датчик тока — авт. остановка и реверс при препятствии. IP54. Без концевых выключателей — остановка по датчику.
Блок управления ZL160N — 1 шт.
Специализированный блок на 1 привод. Питание блока 230В, двигателя — 24В. Встроенное управление электрозамком 12В — подключение напрямую, без реле. Функция «молоток» — дожим калитки при ветровом давлении. Регулировка времени открытия и автозакрывания. Подключение фотоэлементов, сигнальной лампы, кнопки. Поддержка платы резервного питания LB54 (АКБ 12В).
Монтажный набор и крепёж
Монтажная пластина для крепления на столб (кирпич, металл, бетон). Шарнирный стальной рычаг с регулируемой длиной. Все болты, гайки, инструкция по монтажу на русском языке. Специальная смазка для редуктора. Дополнительно: плата резервного питания LB54 (арт. 002LB54) и электрозамок заказываются отдельно.
Почему выбирают CAME FLEX 500/1
- Оптимальное решение для одной створки: правильный блок ZL160N с управлением замком и функцией «молоток» — не половина двойного комплекта, а самостоятельный продукт.
- 100% интенсивность — калитка открывается без ограничений по числу циклов: для жилых комплексов, офисов и охраняемых объектов с постоянным трафиком.
- Монтаж на столбы от 8 см — работает на узких металлических стойках, кованых столбах, конструкциях где другие приводы не помещаются.
- Монтажное расстояние С до 150 мм — больше, чем у линейных ATI и KRONO (60 мм), подходит для широкого спектра конструкций столбов.
- Функция «молоток»: дожим калитки до упора при ветровом давлении — замок защёлкнется даже при боковом ветре.
- Питание мотора 24В — безопасно при монтаже, можно подключить резервный аккумулятор LB54 для работы при отключении электросети.
- Датчик тока с реверсом: без концевых выключателей — нечему замерзать зимой. Остановка по датчику тока — надёжно при любых температурах.
- IP54 — полная пылезащита и защита от брызг воды, дождь и снег не страшны.
- Сертификат EN12445 и EN12453 — соответствие европейским нормам безопасности для мест с пешеходным трафиком.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по России.
