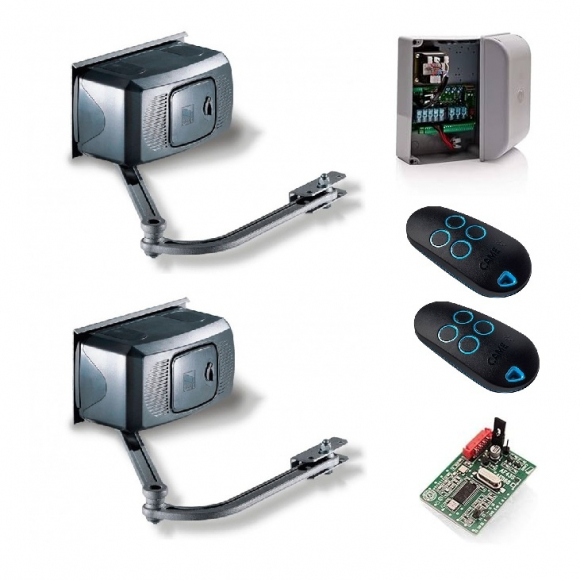

Комплект автоматики для распашных ворот CAME FE40230 KIT — рычажный привод серии FERNI для тяжёлых ворот на широких столбах: створки весом до 800 кг и шириной до 4 метров, монтажное расстояние С до 380 мм. Привод FE40230 оснащён энкодером с реверсом при препятствии. Комплект включает два привода FE40230, блок управления ZA3P, встраиваемый радиоприёмник AF43S, два пульта TOP44RGR с динамическим кодом Rolling Code и монтажный набор. Гарантия 3 года.
Вес: до 800 кг
Ширина: до 4 м
Интенсивность: 30%
Питание: 230 В
С до 380 мм
Энкодер + реверс
Блок ZA3P
Динамический код
2 пульта
IP54
Гарантия: 3 года
Энкодер с реверсом при препятствии — главное отличие от F1000
F1000 не имеет энкодера: при заклинивании ворот двигатель продолжает работать вхолостую. FE40230 контролирует нагрузку в реальном времени — при обнаружении препятствия (снег, лёд, человек, предмет) привод мгновенно останавливается и включает реверс. Для ворот весом 600–800 кг это принципиально важно с точки зрения безопасности.
Блок управления ZA3P — режим калитки и расширенные функции
ZA3P — расширенный блок управления: режим частичного открытия одной створки (калитка), раздельная настройка скорости и паузы для каждой створки, расширенная диагностика, управление замком. Для объектов, где жильцы проходят пешком чаще, чем въезжают, это функция на каждый день.
Два пульта TOP44RGR с динамическим кодом — защита от перехвата сигнала
В комплекте два 4-канальных пульта TOP44RGR с Rolling Code: каждое нажатие генерирует новый уникальный код. Статический код можно записать и воспроизвести радиосканером — динамический перехватить невозможно. Для охраняемых объектов, коттеджных посёлков и жилых комплексов — только динамический код обеспечивает реальную защиту.
Отличие от COMBO KIT — фотоэлементы не входят в комплект
В данном комплекте фотоэлементы безопасности DIR10 не включены. В расширенном комплекте CAME FE40230 COMBO KIT2 фотоэлементы DIR10 входят в базовую поставку. Если безопасность движения ворот важна с первого дня — рассмотрите расширенный комплект или закажите DIR10 отдельно.
Состав комплекта CAME FE40230 KIT
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME FE40230 | Рычажный самоблокирующийся привод 230В с энкодером. Шарнирный стальной рычаг. С до 380 мм. IP54. Реверс при препятствии. Специальная монтажная пластина. | 2 шт. |
| CAME ZA3P | Блок управления с расширенными функциями: режим калитки, раздельная настройка створок, расширенная диагностика, управление замком. | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZA3P | 1 шт. |
| CAME TOP44RGR | 4-канальный пульт с динамическим кодом Rolling Code, 433,92 МГц — защита от перехвата сигнала | 2 шт. |
| Монтажный набор | Специальная монтажная пластина для любой поверхности столба, шарнирные рычаги, болты, гайки, ключи разблокировки, инструкция. | компл. |
Технические характеристики привода CAME FE40230
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, с энкодером, шарнирный стальной рычаг |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина | 4 м |
| Монт. расстояние С (max) | 380 мм |
| Интенсивность | 30% |
| Усилие | 320 Н |
| Время открытия 90° | 18 сек |
| Угол открывания | до 120° |
| Энкодер | Есть — контроль нагрузки, реверс при препятствии |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Корпус | Металл (алюминий + сталь) |
| Рычаг | Шарнирный, стальной, регулируемая длина |
| Монтажная пластина | Специальная — для установки на любую поверхность столба |
| Разблокировка | Встроенная с ключом / внешняя H3000 (опция) |
| Дополнительно | Поддержка складных ворот-«книжки» / «гармошки» |
Реальная эксплуатация: что даёт FE40230 на практике
Энкодер с реверсом — почему важно на тяжёлых воротах: ворота весом 600–800 кг при заклинивании (примёрзшая петля, попавший под рычаг предмет) с F1000 будут давить дальше — двигатель перегреется или что-то сломается. FE40230 сразу останавливается и разворачивается. Для ворот такого веса без реверса — это постоянный риск.
Режим калитки (ZA3P): открытие только одной створки по отдельной команде пульта или кнопки. На практике: хозяин вышел пешком — одна створка открылась, вторая стоит. Без этой функции при каждом выходе пешком открываются обе тяжёлые створки — лишний цикл на каждый привод, лишний износ.
Динамический код (TOP44RGR): принципиально важно для коттеджных посёлков и объектов, где у ворот несколько пользователей. Статический код один раз записывается — и чужой брелок открывает ваши ворота. Rolling Code генерирует новый код каждый раз — запись невозможна.
Зимой: IP54, работает до -20...-25°C. Энкодер в мороз — дополнительная ценность: при примёрзшем рычаге нагрузка резко растёт, FE40230 это сразу фиксирует и останавливается. Смазка рычага и шарниров раз в сезон обязательна.
Режим калитки (ZA3P): открытие только одной створки по отдельной команде пульта или кнопки. На практике: хозяин вышел пешком — одна створка открылась, вторая стоит. Без этой функции при каждом выходе пешком открываются обе тяжёлые створки — лишний цикл на каждый привод, лишний износ.
Динамический код (TOP44RGR): принципиально важно для коттеджных посёлков и объектов, где у ворот несколько пользователей. Статический код один раз записывается — и чужой брелок открывает ваши ворота. Rolling Code генерирует новый код каждый раз — запись невозможна.
Зимой: IP54, работает до -20...-25°C. Энкодер в мороз — дополнительная ценность: при примёрзшем рычаге нагрузка резко растёт, FE40230 это сразу фиксирует и останавливается. Смазка рычага и шарниров раз в сезон обязательна.
В комплект не входят — при необходимости заказываются отдельно:
— Фотоэлементы CAME 001DIR10 — безопасность движения ворот (входят в расширенный COMBO KIT2)
— Сигнальная лампа KLED (001KLED, 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Дополнительные пульты TOP44RGR — для всех пользователей объекта
— Внешняя разблокировка H3000 — дистанционное ручное открытие (опция)
Когда рассмотреть другую модель
Нужна та же автоматика с фотоэлементами в базе и режимом калитки?
FE40230 COMBO KIT2 — те же приводы, тот же блок ZA3P, плюс фотоэлементы DIR10 и один пульт TOP44RGR по сниженной цене.
CAME FE40230 COMBO KIT2 — расширенный комплект с фото → Нужно то же самое, но дешевле — без энкодера? F1000 KIT — то же С до 380 мм, та же нагрузка, базовый блок ZF1N, статический пульт TOP44RBN. Без реверса при препятствии.
CAME F1000 COMBO KIT (8K01MB-027) — предыдущее поколение FERNI → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 5 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. Линейный привод, С до 120 мм.
CAME AXO 5 (арт. 1949) — линейный 24В, 100%, С до 120 мм → Ворота лёгкие — до 300 кг, 2,3 м, но столбы широкие? FAST 70 KIT — рычажный привод для лёгких ворот, С до 200 мм, встроенный блок управления.
CAME FAST 70 KIT — до 300 кг, до 2,3 м, рычажный → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME FE40230 COMBO KIT2 — расширенный комплект с фото → Нужно то же самое, но дешевле — без энкодера? F1000 KIT — то же С до 380 мм, та же нагрузка, базовый блок ZF1N, статический пульт TOP44RBN. Без реверса при препятствии.
CAME F1000 COMBO KIT (8K01MB-027) — предыдущее поколение FERNI → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 5 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. Линейный привод, С до 120 мм.
CAME AXO 5 (арт. 1949) — линейный 24В, 100%, С до 120 мм → Ворота лёгкие — до 300 кг, 2,3 м, но столбы широкие? FAST 70 KIT — рычажный привод для лёгких ворот, С до 200 мм, встроенный блок управления.
CAME FAST 70 KIT — до 300 кг, до 2,3 м, рычажный → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME FE40230 KIT
- Актуальное поколение серии FERNI: обновлённый привод FE40230 с энкодером и реверсом при препятствии.
- Монтажное расстояние С до 380 мм — максимум среди наружных приводов CAME: встаёт на любые кирпичные и бетонные столбы без переделки конструкции.
- Реверс при препятствии — автоматическая защита людей, животных и имущества при заклинивании ворот весом до 800 кг.
- Блок ZA3P с режимом калитки — открытие одной створки по отдельной команде: меньше износ, удобнее для пешеходного прохода.
- Два пульта TOP44RGR с динамическим кодом Rolling Code — перехватить сигнал невозможно, оба пользователя защищены сразу.
- Рычажный механизм — плавный равномерный ход, характер движения мягче, чем у линейных ATI 230В.
- Поддержка складных ворот-«книжки» / «гармошки» — уникальная возможность для наружного привода CAME.
- Специальная монтажная пластина — установка на кирпич, бетон, металл, камень без строительных работ.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по всей России.
