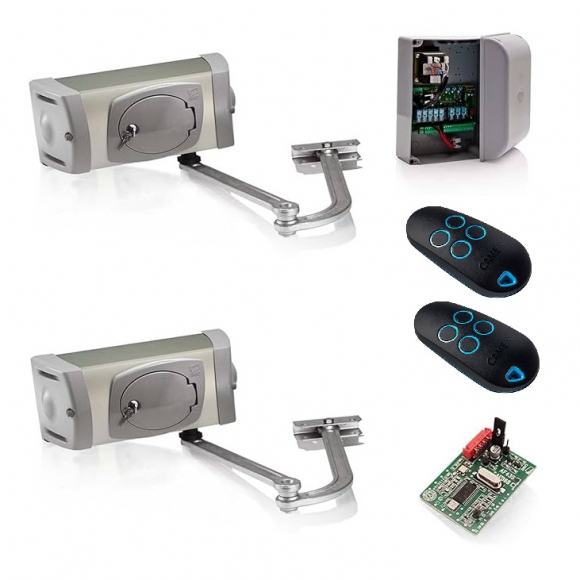

Комплект автоматики для распашных ворот CAME FERNI 1000 KIT — рычажный привод для тяжёлых ворот на широких столбах: створки весом до 800 кг и шириной до 4 метров. Монтажное расстояние С до 380 мм — максимум среди всех линейных и рычажных наружных приводов CAME. Привод F1000 устанавливается там, где любой линейный ATI, AXO или KRONO физически не помещается: широкие кирпичные колонны, бетонные столбы, каменные опоры любой ширины. В комплект входят два привода F1000, блок управления ZA1T, встраиваемый радиоприёмник AF43S и два пульта TOP44RBN. Фотоэлементы не входят — подбираются отдельно. Гарантия 3 года.
Три комплекта — три задачи: FERNI 1000 KIT, FE 40230 combo KIT и FAST 70 combo KIT
Покупатели нередко путают эти три комплекта — внешне все рычажные, все CAME. Разберём нишу каждого:
FERNI 1000 KIT — эта модель
✔ Рычажный, 800 кг, 4 м
✔ С до 380 мм — любые широкие столбы
✔ 2 пульта в комплекте
✔ Отдельный блок ZF1N
✔ Складные ворота-книжка
→ Для кирпичных/бетонных столбов любой ширины
FE40230 combo KIT (арт. 1438)
✔ Рычажный, 800 кг, 4 м
✔ С до 380 мм — та же нагрузка
✔ Обновлённый привод FE40230
✔ Замедление и реверс встроены
✔ Более современная электроника
→ Обновлённая версия FERNI с улучшенной механикой
FAST 70 combo KIT (арт. 1441)
✗ Рычажный, 300 кг — лёгкие ворота
✗ Ширина до 2,3 м
✔ Блок управления встроен в привод
✔ С до 200 мм
✔ Фото + пульт в комплекте
→ Для дачи, лёгких ворот 300 кг / 2,3 м
Правило выбора: FAST 70 combo KIT — для лёгких ворот дачи и частного дома (300 кг / 2,3 м), когда столбы широкие. FERNI 1000 KIT — для тяжёлых ворот (до 800 кг / 4 м) на широких столбах. FE40230 combo KIT — то же самое, но более современный привод с улучшенной механикой, если важна актуальная версия FERNI.
Состав комплекта CAME FERNI 1000 KIT
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME F1000 | Рычажный самоблокирующийся привод 230В. Шарнирный стальной рычаг. С до 380 мм. IP54. Встроенная разблокировка с ключом. Специальная монтажная пластина в комплекте. | 2 шт. |
| 002ZA1T | Блок управления 230В для двух приводов. Раздельный монтаж на столб. Трансформатор 24В для периферии. Автозакрывание, регулировка задержки второй створки, самодиагностика. | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок управления | 1 шт. |
| CAME TOP44RBN | 4-канальный пульт-брелок 433,92 МГц (код TAM/TOP), дальность до 150 м | 2 шт. |
| Монтажный набор | Специальная монтажная пластина для установки на любую поверхность столба. Шарнирные рычаги с регулируемой длиной, все болты, гайки, ключи разблокировки, инструкция. | компл. |
Детальное сравнение: FERNI 1000 KIT, FE40230 combo KIT и FAST 70 combo KIT
| Параметр | F1000 KIT |
FE40230 combo KIT (арт. 1438) |
FAST 70 combo KIT (арт. 1441) |
|---|---|---|---|
| Тип привода | Рычажный F1000 | Рычажный FE40230 | Рычажный FA70230 |
| Макс. вес | 800 кг | 800 кг | 300 кг |
| Макс. ширина | 4 м | 4 м | 2,3 м |
| Монт. расст. С | 380 мм | 380 мм | 200 мм |
| Интенсивность | 30% | 30% | 30% |
| Блок управления | ZF1N (отдельный) | ZF1N (отдельный) | Встроен в привод |
| Плавное замедление | есть (рычаг) | есть (усил.) | нет |
| Сигнальная лампа | нет (опция) | нет (опция) | нет (опция) |
| Фотоэлементы | нет (опция) | DIR10 в комплекте | DIR10 в комплекте |
| Пульт | TOP44RBN (2 шт.) | TOP44RBN (1 шт.) | TOP44RBN (1 шт.) |
| Складные ворота | поддерживает | поддерживает | нет |
| Защита корпуса | IP54 | IP54 | IP54 |
Технические характеристики привода CAME F1000
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, шарнирный стальной рычаг |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина | 4 м |
| Монт. расстояние С (max) | 380 мм |
| Интенсивность | 30% |
| Крутящий момент | до 180 Нм |
| Угол открывания | до 120° |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Корпус | Металл (алюминий + сталь) |
| Рычаг | Шарнирный, стальной, регулируемая длина |
| Монтажная пластина | Специальная — для установки на любую поверхность столба |
| Разблокировка | Встроенная с ключом / внешняя H3000 (опция) |
| Дополнительно | Поддержка складных ворот-«книжки» / «гармошки» |
FERNI 1000 vs FE40230: обе модели — рычажный FERNI с С до 380 мм. F1000 — более ранняя версия серии. FE40230 — обновлённый привод с улучшенной механикой и реверсом при препятствии в стандартной комплектации. Если важна актуальность модели — берите FE40230 combo KIT. Если важна цена — FERNI 1000 combo KIT.
Почему не FAST 70 combo KIT для тяжёлых ворот: FAST 70 рассчитан только на 300 кг и 2,3 м. При воротах 400–800 кг FAST 70 перегружается и быстро выходит из строя. FERNI1000 — следующий уровень нагрузки, правильный выбор для тяжёлых ворот на широких столбах.
Сигнальная лампа: в FERNI1000 KIT и FE40230 combo KIT лампа не входит. Если лампа нужна для FERNI 1000 KIT — докупите CAME KLED отдельно и подключите к клемме 230В блока ZF1N.
Зимой: IP54, работает до -20...-25°C. Смазка шарнирного рычага раз в сезон обязательна. Для тяжёлых ворот рекомендуется снизить усилие на трансформаторе — меньше нагрузки на механизм при старте в мороз.
— Сигнальная лампа KLED (001KLED, 230В) — световая индикация движения ворот.
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Дополнительные пульты TOP44RBN — для всех пользователей объекта
— Внешняя разблокировка H3000 — для дистанционного ручного открытия (опция)
CAME FE40230 (арт. 1438) — обновлённый FERNI, реверс при препятствии → Ворота лёгкие — до 300 кг и шириной до 2,3 м, но столбы широкие? FAST 70 combo KIT — рычажный привод с блоком управления прямо в корпусе, С до 200 мм, для лёгких ворот.
CAME FAST 70 combo KIT (арт. 1441) — до 300 кг, до 2,3 м → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 5 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. С до 120 мм.
CAME AXO 5 (арт. 1949) — линейный 24В, 100%, С до 120 мм → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME FERNI 1000 combo KIT
- Монтажное расстояние С до 380 мм — абсолютный максимум среди наружных приводов CAME: встаёт на кирпичный, бетонный или каменный столб любой ширины без переделки конструкции.
- Рычажный механизм — плавный равномерный ход и мягкое замедление в конце цикла: ворота 400–800 кг не бьют в упор, нагрузка на петли и раму минимальна.
- Самоблокировка — ворота не откроются вручную без ключа разблокировки, дополнительный замок не нужен.
- Поддержка складных ворот «книжка» / «гармошка» — уникальная возможность для наружного рычажного привода CAME.
- Специальная монтажная пластина — установка на любую поверхность столба (кирпич, бетон, металл, камень) без строительных работ и нестандартных кронштейнов.
- Отдельный блок ZF1N — монтируется на столбе, доступен для диагностики и обслуживания без вскрытия корпуса привода.
- Фотоэлементы DIR10 и пульт TOP44RBN в базовой комплектации — безопасность и радиоуправление сразу после монтажа.
- IP54 — полная пылезащита и защита от брызг воды с любого направления.
- Шарнирный стальной рычаг с регулируемой длиной — точная настройка плеча под конкретные ворота без нестандартных деталей.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по всей России.
