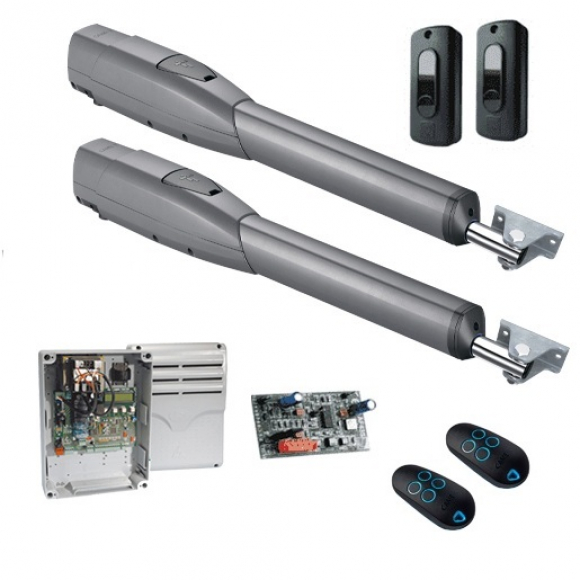

Комплект автоматики для распашных ворот CAME ATS50AGS RC combo KIT (8K01MP-030) — телескопический линейный привод на 230В для тяжёлых и широких двустворчатых ворот: до 1000 кг и до 5 метров. Интенсивность 50%, монтажное расстояние С до 200 мм — для широких кирпичных и бетонных столбов. Коническая зубчатая передача с плавным замедлением, встроенные концевые выключатели, IP54. В комплект входят два привода ATS50AGS, блок управления ZA3P с расширенным набором функций, встраиваемый радиоприёмник AF43S, два пульта-брелока AT04EV с динамическим кодом и пара фотоэлементов DIR10. Гарантия 3 года.
Вес: до 1000 кг
Ширина: до 5 м
Интенсивность: 50%
Питание: 230 В
С до 200 мм
Телескопический
2 пульта в комплекте
Фото в комплекте
IP54
Гарантия: 3 года
Телескопический корпус + С до 200 мм — встаёт там, где ATI 5000 не подходит
ATI 5000 ограничен монтажным расстоянием С до 120 мм: не встаёт на широких кирпичных колоннах. ATS50AGS с телескопическим корпусом монтируется при С до 200 мм — широкие бетонные, кирпичные и каменные столбы с петлями, смещёнными далеко от края. При этом обе модели дают одинаковую нагрузку 1000 кг / 5 м и интенсивность 50%.
Коническая передача — плавное замедление и бесшумная работа
Редуктор с конической зубчатой передачей обеспечивает плавное замедление тяжёлых ворот перед крайними положениями. ATI 5000 с червячным редуктором такого замедления не имеет — ворота бьют в упор на полной скорости, что при весе 600–1000 кг ускоряет износ петель, рамы и самого привода.
Блок ZA3P и два пульта AT04EV с динамическим кодом — всё готово для двух пользователей
Блок ZA3P имеет расширенный набор функций по сравнению с ZF1N из комплекта ATI 5000: режим частичного открытия одной створки (калитка), раздельная регулировка скорости и паузы, расширенная диагностика. В комплекте сразу два брелока AT04EV с динамическим Rolling Code — в ATI 5000 KIT только один пульт TOP44RBN.
Вес и ширина — обратно пропорциональны. При ширине от 2,5 м — электрозамок обязателен
Конкретные сочетания: 2 м / 1000 кг; 2,5 м / 800 кг; 3 м / 600 кг; 4 м / 500 кг; 5 м / 400 кг. При ширине от 2,5 м требуется электрозамок — парусная нагрузка на широкую тяжёлую створку требует механической фиксации. Замок в комплект не входит.
ATS50AGS против ATI 5000 — одна нагрузка, разная геометрия
Обе модели — для ворот до 1000 кг и до 5 м, обе 230В, обе самоблокирующиеся, обе 50% интенсивность. Выбор определяется геометрией объекта и требованиями к функциям управления:
ATI 5000 (A5000 KIT) — когда подходит
✔ Металлические или средние столбы, С ≤ 120 мм
✔ Простая настройка механических концевиков
✔ Огромная сервисная база, запчасти в наличии
✔ Специальный крепёж с люфтом петель в комплекте
✗ С только 120 мм — широкие кирпичные столбы недоступны
✗ Нет замедления — удар в упор в конце хода
✗ IP44 — хуже защита от влаги
✗ Один пульт в KIT, базовый блок ZF1N
ATS50AGS — когда выбирать
✔ Широкие кирпичные/бетонные столбы, С 121–200 мм
✔ Плавное замедление тяжёлых ворот в конце хода
✔ IP54 — лучшая защита от осадков
✔ Блок ZA3P с режимом калитки и расширенной диагностикой
✔ 2 пульта AT04EV (динам. код) + фото в базе
✔ Телескопический — удобнее монтировать в стеснённых условиях
✗ Дороже ATI 5000
Правило выбора: если С не превышает 120 мм — ATI 5000 проще, дешевле и с лучшей сервисной базой. Если С от 121 до 200 мм — только ATS50AGS: ATI 5000 физически не встанет. Если С больше 200 мм — только рычажный FERNI (С до 380 мм, но не более 800 кг / 4 м).
Состав комплекта CAME ATS50AGS COMBO CLASSICO (8K01MP-030)
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME ATS50AGS | Телескопический линейный привод 230В, самоблокирующийся, С до 200 мм, коническая передача, встроенные концевики, IP54, алюминий + сталь | 2 шт. |
| CAME ZA3P | Блок управления с расширенным набором функций: режим калитки, раздельная настройка створок, диагностика, управление замком | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZA3P | 1 шт. |
| CAME AT04EV | 4-канальный пульт-брелок с динамическим кодом Rolling Code, 433,92 МГц — в ATI 5000 KIT только 1 пульт | 2 шт. |
| CAME 001DIR10 | Накладные фотоэлементы безопасности, дальность 10 м, питание 12/24В | 1 пара |
| Монтажный набор | Монтажные пластины, кронштейны, болты, гайки, ключи разблокировки, инструкция на русском языке | компл. |
При ширине ворот от 2,5 м — электрозамок обязателен (не входит в комплект)
Широкая тяжёлая створка создаёт значительную парусную нагрузку. Блок ZA3P управляет электрозамком напрямую — подключение предусмотрено. Рекомендуется CAME Lock 82 или аналог на 12/24В.
Подробное сравнение: ATS50AGS (8K01MP-030) и ATI 5000 (A5000 KIT, арт. 1099)
| Параметр | ATS50AGS (8K01MP-030) |
ATI 5000 (A5000 KIT) |
|---|---|---|
| Тип корпуса | Телескопический (алюм. + сталь) | Стандартный (силумин) |
| Питание мотора | 230 В | 230 В |
| Передача редуктора | Коническая зубчатая | Червячная + планетарная |
| Макс. вес | 1000 кг | 1000 кг |
| Макс. ширина | 5 м | 5 м |
| Интенсивность | 50% | 50% |
| Монт. расстояние С | до 200 мм | до 120 мм |
| Мощность | 250 Вт, 1 А | 150 Вт, 1,2 А |
| Время открытия 90° | 20 сек | 32 сек |
| Плавное замедление | есть | нет |
| Степень защиты | IP54 | IP44 |
| Концевики | встроенные в привод | механические внешние |
| Блок управления | ZA3P (расширенный) | ZF1N (базовый) |
| Режим калитки | есть (ZA3P) | нет (ZF1N) |
| Пульты в KIT | 2 × AT04EV (дин. код) | 1 × TOP44RBN |
| Фотоэлементы в KIT | DIR10 включены | DIR10 включены |
| Самоблокировка | есть | есть |
Технические характеристики привода CAME ATS50AGS
| Параметр | Значение |
|---|---|
| Тип привода | Телескопический линейный, самоблокирующийся, со встроенными концевиками |
| Питание мотора | 230 В AC |
| Соотношение ширина / вес | 5 м / 400 кг · 4 м / 500 кг · 3 м / 600 кг · 2,5 м / 800 кг · 2 м / 1000 кг |
| Интенсивность | 50% |
| Монт. расстояние С (max) | 200 мм |
| Мощность / ток | 250 Вт, 1 А |
| Толкающее усилие | 400–3000 Н |
| Время открытия 90° | 20 сек |
| Редуктор | Коническая зубчатая передача — плавный ход, замедление в конце цикла |
| Концевые выключатели | Встроенные в привод, простая регулировка углов |
| Корпус | Телескопический, алюминий + сталь, серый RAL7024 |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Самоблокировка | Да — ворота не откроются без ключа разблокировки |
| Цвет корпуса | Серый RAL7024 |
Реальная эксплуатация: для кого и когда ATS50AGS лучше ATI 5000
Главный сценарий: ворота 1000 кг / 5 м на широких кирпичных или бетонных столбах с С от 121 до 200 мм. ATI 5000 при С > 120 мм не встанет физически. ATS50AGS решает задачу без переделки столбов или нестандартных кронштейнов.
Скорость открытия 20 сек vs 32 сек у ATI 5000: ATS50AGS быстрее на 37%. Это заметная разница на въездных воротах, особенно если рядом стоит очередь. Плюс — замедление в конце хода: ворота подходят к упору плавно, без хлопка.
Блок ZA3P vs ZF1N: режим калитки (открытие только одной створки) — практически важная функция для объектов, где жильцы проходят пешком чаще, чем въезжают. ZF1N такой режим не поддерживает.
Два пульта сразу: в ATI 5000 KIT — один пульт. ATS50AGS COMBO CLASSICO — два пульта AT04EV. Для семьи или двух охранников — комплект изначально рассчитан на двух пользователей.
По сервису: ATI 5000 на рынке значительно дольше, запчасти есть у любого дилера. ATS50AGS — более современная серия, сервисная база меньше.
Зимой: IP54 лучше справляется с осадками, чем IP44 у ATI 5000. Телескопический стык смазывать раз в сезон. Работает до -20...-25°C.
Скорость открытия 20 сек vs 32 сек у ATI 5000: ATS50AGS быстрее на 37%. Это заметная разница на въездных воротах, особенно если рядом стоит очередь. Плюс — замедление в конце хода: ворота подходят к упору плавно, без хлопка.
Блок ZA3P vs ZF1N: режим калитки (открытие только одной створки) — практически важная функция для объектов, где жильцы проходят пешком чаще, чем въезжают. ZF1N такой режим не поддерживает.
Два пульта сразу: в ATI 5000 KIT — один пульт. ATS50AGS COMBO CLASSICO — два пульта AT04EV. Для семьи или двух охранников — комплект изначально рассчитан на двух пользователей.
По сервису: ATI 5000 на рынке значительно дольше, запчасти есть у любого дилера. ATS50AGS — более современная серия, сервисная база меньше.
Зимой: IP54 лучше справляется с осадками, чем IP44 у ATI 5000. Телескопический стык смазывать раз в сезон. Работает до -20...-25°C.
Когда рассмотреть другую модель
Та же нагрузка, но столбы с С ≤ 120 мм — важна цена и сервисная база?
ATI 5000 — дешевле, огромная сервисная база, тот же результат по нагрузке. Стальной крепёж с люфтом петель для широких ворот уже в комплекте.
CAME ATI 5000 (арт. 1552) — до 1000 кг, до 5 м, С до 120 мм → Нужна 100% интенсивность — активный объект с высоким трафиком? ATS50DGM RC KIT — телескопический 24В, 100% интенсивность, та же нагрузка, С до 200 мм, CAME Connect.
CAME ATS50DGM RC KIT (арт. 1556) — 24В, 100%, телескопический → Столбы очень широкие — С больше 200 мм? FERNI 40230 — рычажный, С до 380 мм. Но максимум 800 кг / 4 м — при больших параметрах ворот нужно индивидуальное решение.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, до 800 кг → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME ATI 5000 (арт. 1552) — до 1000 кг, до 5 м, С до 120 мм → Нужна 100% интенсивность — активный объект с высоким трафиком? ATS50DGM RC KIT — телескопический 24В, 100% интенсивность, та же нагрузка, С до 200 мм, CAME Connect.
CAME ATS50DGM RC KIT (арт. 1556) — 24В, 100%, телескопический → Столбы очень широкие — С больше 200 мм? FERNI 40230 — рычажный, С до 380 мм. Но максимум 800 кг / 4 м — при больших параметрах ворот нужно индивидуальное решение.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, до 800 кг → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME ATS50AGS COMBO CLASSICO (8K01MP-030)
- Монтажное расстояние С до 200 мм — встаёт на широкие кирпичные и бетонные столбы там, где ATI 5000 (120 мм) физически не подходит.
- Коническая зубчатая передача — плавное замедление в конце хода: ворота весом 600–1000 кг не бьют в упор, меньше износ петель и рамы.
- Быстрее ATI 5000: время открытия 20 сек против 32 сек у ATI 5000 — на 37% быстрее при одинаковой нагрузке.
- Блок ZA3P с режимом калитки: открытие одной створки по отдельной команде — функция, которой нет в базовом ZF1N комплекта ATI 5000.
- Два пульта AT04EV с динамическим кодом в базовой комплектации — сразу для двух пользователей без доплат.
- Фотоэлементы DIR10 в комплекте — безопасность с первого дня без доплат.
- IP54 — лучше защита от влаги по сравнению с ATI 5000 (IP44): дождь и снег не влияют на работу.
- Телескопический корпус — удобнее монтировать в стеснённых условиях: арки, ниши, ограниченное пространство у столба.
- Встроенные концевые выключатели в приводе: регулировка углов без отдельных механических деталей снаружи.
- Официальные поставки CAME (Италия), гарантия 3 года, сервисная сеть по всей России.
